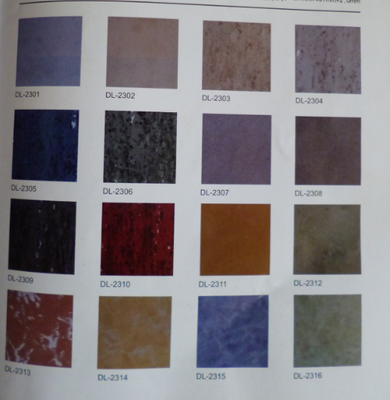

pvc石纹系列
分享到:
pvc石纹系列
产品详情

塑胶跑道又称全天候田径运动跑道,它由聚氨酯预聚体、混合聚醚、废轮胎橡胶EPDM橡胶粒或PU颗粒、颜料、助剂、填料组成。塑胶跑道具有平整度好、抗压强度高、硬度弹性适当、物理性能稳定的特性,有利于运动员速度和技术的发挥,有效地提高运动成绩,降低摔伤率。塑胶跑道是由聚氨酯橡胶等材料组成的,具有一定的弹性和色彩,具有一定的抗紫外线能力和耐老化力是国际上公认的最佳全天候室外运动场地坪材料。

建造标准

编辑
1.标准跑道全长为400米,应由两个平行的直道和两个半径相等的弯道组成。除
浙南塑胶跑道
草地跑道外,跑道内侧应用适宜材料制成的突沿加以分界。突沿高约5厘米,宽至少5厘米。[3]
2.应在跑道内突沿外沿以外30厘米处测量跑道长度。如无突沿应在标志线外沿以外20厘米处进行测量。注:《国际田联的田径场地设施手册》含有全部有关跑道结构、设计、标记的技术信息。本规则给出了应该遵循的基本原则。
3.400米及400米以下各项径赛,每名运动员应占有一条分道,分道宽最小为1.22米,最大为1.25米,分道线宽5厘米,所有分道宽应相同。应按上述第2款的规定测量第一分道的长度,其他分道的长度应在内侧分道线外沿以外20厘米处进行测量。
注:分道宽应包括右侧分道线
塑胶跑道施工在沥青或水泥基础上,基础做法与道路施工大致相同。基础表面平整度要求较高,以保证塑胶面层厚度一致,弹性均匀,对基础的质量要求如下:
坡度:横向<1%(弯道8‰、直道5‰、半圆区5‰),纵向<1‰,跳高区<0.4%,表面应平坦光滑、排水畅通。
平整度:平整度合格率在95%以上,3米直尺误差3mm。
定位: 为准确施工及画线需要,应用牢固鲜明标志物标出跑道场地的四个半圆切线点和两个圆心。
排水:排水系统在大雨后二小时必需排出积水。在冰冻地区,沥青层与碎石层之间最好加一层土工布缓冲层。沿排水沟槽的基础应做特殊防水处理。
强度和稳定性:基础应具有一定的强度和稳定性,表面均匀坚实、无裂缝,无烂边,接缝平直光滑。垫层压实,密实度大于95%,在中型碾压机压过后,无显著轮迹、浮土松散、波浪等现象。

跑道特点

编辑
色彩:专用聚氨酯颗粒,表面颜色柔和,颗粒状表层,防止耀眼刺眼阳光的反射,美观耐久,并可采用多色彩搭配。
经济:维护便利,节省治理用度。
安全性:可防止跌倒所发生的运动伤害。
粘接性:特殊施工处理,粘接力强,可按捺水分上升,无气泡,剥离等现象。
平坦性:施工使用自流平材料,表面平坦,能符合特别平坦的比赛场地要求。
耐冲击力:具有强韧的弹性层及缓冲层,可吸收强劲的冲击,表面不会受损。
抗钉力:在受力最大使用最频繁的百米起跑点,也不会受到钉鞋或起跑架破坏。
耐磨缩性:不会由于田径器材的重压而无法恢复弹性。
耐磨性:耐磨耗性小于2.5%,满足各级学校长时间,高使用频率的需求。
冲击力吸收:适度吸收脚步冲击力,减少运动伤害,长期训练及比赛均相宜。

维护管理

编辑
1、塑胶跑道铺设完工后,须要颐养7-10天后能够使用。
2、塑胶跑道在具有肯定排水设备的条件下,适应全天候运用。塑胶跑道作为运动练习、竞赛和学生静止及健身锤炼之用,不适作其它用处;
3、防止有害物资的净化,常常维持干净,防止猛烈的机械冲击与磨擦,跑道上不准车辆行驶,堆压重物和犀利之物等(规范跑鞋除外)。运动必须穿专门的静止鞋,钉子长度个别不超越7毫米,跳鞋个别不超越11毫米。若静止鞋带有较长的钉子时,则不许可在塑胶跑道上运用;
4、防止临时荷重;
5、防止烟火并隔离热源,防止接触有机溶剂、化学药品、烟蒂及其它火种、净化物等。
6、应经常用水喷淋清洗,清洗后胶面大批余水可用干布除去。沾上油污可用10%氨水或洗涤剂、洗衣粉擦洗干净。

主要成分

编辑
塑胶跑道的主要成分是丙烯酸和高质量树脂,其材料类似于盛放食品的方便袋,符合环保型面层材料要求。塑胶跑道的原材料得到了国家塑胶行业协会的认证,对环境、人体无毒无害。且具有防紫外光、防磨损、防爆裂、抗老化、寿命长、容易保养、维修费用低等特点。

适用范围

编辑
用于幼儿园各级各类学校及专业体育场、田径场跑道、半圆区、辅
助区,全民健身路径,室内体育馆训练跑道,游乐场道路铺面,室内外跑道、网球、篮球、排球、羽毛球、手球等场地,公园、居民小区等活动场地。

主要分类

编辑
一般来讲,通常说的跑道是指各级各类学校及专业体育场内
塑胶跑道塑胶跑道
的田径场跑道,有标准跑道和非标准之分,标准跑道是指周长为400米,半径为36.5米(另外还有36米和37.898米两种),非标准跑道是指根据操场用地面积形状和大小,适当地调整操场的半径和周长,常见的有周长为200米、300米等。
而塑胶跑道根据其施工的结构、用料可分为:
预制型塑胶跑道 全塑型塑胶跑道 混合型塑胶跑道 复合型塑胶跑道透气型塑胶跑道EPDM塑胶跑道
预制型塑胶跑道和全塑型塑胶跑道因其无可比拟的优秀性能是专业的田径运动场的常用类型,但其价格之高,是一般的大中小学所不能承受的;
混合型塑胶跑道和复合型塑胶跑道性能介于全塑型与透气型之间,价格要略低于全塑型等塑胶跑道,但也比透气型高了不少,对基础要求较高;
透气型塑胶跑道的性能完全可以达到GB/14833-93各项指标,而且透气
透水,施工期短,维护翻新也较容易,性价比最高,也是大中小学的首选;
EPDM塑胶跑道则主要用于小学或是幼儿园等非标准的跑道。
全塑型塑胶跑道
产品特点:
主要材料是双组份聚氨酯,基础层为天然橡胶及人工橡胶,混合矿物质填充剂、稳定剂及色料在280-300℃的高温加硫硬化一体成型。结合运动科学和材质科学,能充分满足和体现运动员参与者对跑道的专业要求。

无溶剂塑胶跑道

无溶剂塑胶跑道工艺说明:

[4] 无溶剂塑胶跑道是由无毒的运动面层材料做成的环保型塑胶跑道,属于二苯甲烷二异氰酸酯(MDI)体系。MDI合成面层材料无溶剂、无臭味、无污染的水性聚氨酯跑道材料。它是淘汰有毒的TDI体系聚氨酯跑道材料的环保型运动铺装材料,性能先进、高科技含量、安全、可再生、适合各种条件下使用,对人体危害较小。其具体特点如下:
1:不含TDI,不含苯、甲苯、二甲苯等有毒挥发性溶剂,不含增塑剂,无重金属等有害添加物,无任何挥发性气味,对人体和环境友好,完全符合环保要求;
2:施工便捷、粘接力强、铺设效率高、固化速度快、适应喷涂或机械摊铺等不同的施工要求,铺设过程无异味,不影响学校正常教学活动和周围居民正常生活;
3:投入使用后无异味、无任何有害物质排放,减少对环境的污染。

预制型

预制型跑道铺装工艺说明:
具有安全、环保、优异的耐候性,经济
耐用,多色彩效果。安装便捷,只需使用我们配套提供的专用粘接剂,在少量人力和机械条件下,即可将跑道卷材铺贴在密实的基础上,安装完全跑道在24小时后即可投入正常的使用。而且具有免维护的特点。

混合型

混合型跑道铺装工艺说明:
塑胶跑道铺装施工工艺是采用三步施工法进行铺装的。首先在胶液中加入适量的橡胶粒,摊铺底胶厚度为8毫米,待其固化后,在上面再铺装厚度为2毫米的胶液,用人工均匀地撒上红颗粒,回收多余胶粒,最后在上面喷一层胶液。
工艺简图:
清扫场地 → 底胶配料 → 混合搅拌 → 摊铺 → 消泡 → 固化 → 面胶配料 → 混合搅拌 → 摊铺→ 消泡 →撒颗粒→回收胶粒→ 滚胶→ 测量画线 → 检测点线 → 竣工
2、铺设工艺说明:
⑴首先检查基础层的平整度,对凹凸部位进行找平(如水泥砼基础需酸洗)。
⑵底胶铺设:
铺设底胶之前先将地基基础清扫干净,准备好施工用的工具。
a) 按照工艺要求测量出施工线的位置,放好施工线。
b) 铺设时由场地一侧开始,按场地宽度一次性刮胶。
c) 刮胶时速度均匀,及时对露底、凹陷、凸起处进行补胶或刮平。
d) 成胶后,对全场进行检查,以保证面胶铺设的厚度。
⑶面胶的摊铺:
a)刮胶时尽量缩短每一桶胶液的间隔时间,使成胶速度均匀一致。
b)时刻观察胶面的厚度。
c)刮面胶,在面胶未固化前,撒上红颗粒,待其完全固化后,将多余面胶粒清扫干净。

透气型

产品特性:
1、达到国家标准。机械铺装、机械喷涂,平整度极佳、无脱粒现象。
2、有孔隙,可透水、透气,弹性极好、无起泡现象。
3、 可全天候使用,耐磨性强、耐候性佳、耐压缩性强、耐冲击性佳、坚固耐用。
4、 价格经济。
施工步骤:
1、场地清洁,混凝土涂底油,沥青面批刮
2、机械铺设底层11mm厚, 单组份胶粘剂+橡胶颗粒
3、机械喷涂面层1.5mm厚,单组份胶粘剂+EPDM颗粒,再反方向喷涂一遍。
4、跑道测量、放样及划标志线。
5、场地清洁及退场。
施工技术指标:
比重 标示值±0.10
硬度(HS) 45~65
抗拉强度(kgf/c㎡(Mpa) 25(2.45)以上
撕裂强度(kgf/cm(N/mm) 10(98)以上
伸长率% 250以上
压缩永久变形率% 35以上
耐磨耗性 2.5以下
硬度(HS) 原硬度值之变化±5

复合型

以混合型面层透气型底层结合生产的方式,既可以缩短工期,又可以不脱颗粒,降低费用。
复合型跑道图片复合型跑道图片

自结纹

一底层:聚氨酯混合料加黑胶粒。
二中间层:自结纹清浆,摊铺形成闭孔性微泡夹层,其弹性、硬度、摩擦力既能减缓脚步着地时时冲击力对人体腿部各关节的冲击,又能使人体获得连连不断向前的动能。符合国际田联最新颁布吸震率的标准要求35%~50%。
自结纹跑道图片自结纹跑道图片
三面层:自结纹花浆,它是纯胶液(花浆)加金刚砂粉及促变剂搅拌,用专业机器喷上去,经过几个小时反应,它自己自然形成纯聚氨酯物胶浆,防滑面层。这种工艺不仅能克服聚氨酯材料自流平的特点,而且还能保留聚氨酯材料的耐侯、耐老化性能,同时克服聚氨酯跑道易掉粒的通病。耐磨、表面颗粒均匀、受力均匀、划线清晰饱满、整洁美观、环保的产品。

主要材料

编辑
双组份聚氨酯浆料--主要用于
塑胶跑道塑胶跑道
全塑型塑胶跑道、混合型塑胶跑道、复合型塑胶跑道
单组份聚氨酯胶水--主要用于复合型塑胶跑道、透气型塑胶跑道、EPDM塑胶跑道
PU颗粒、EPDM颗粒、黑色废轮胎颗粒等

保养知识

编辑
塑胶跑道美观耐用,若能够经常维护保养,将会大大延长其使用寿命。日常使用维护中 应注意以下几点:
塑胶跑道铺设竣工后,需要保养7-10天后才能使用。
塑胶跑道在具备一定排水设施的条件下,适应全天候使用,塑胶跑道作为运动员训练、比赛和学生运动及健身锻炼之用,不适作其它用途;
胶跑道应避免有害物质的污染和剧烈的机械冲击与摩擦,跑道上不准车辆行驶、堆压重物和锋利物品等。运动员必须穿专门的运动鞋或球鞋。跳鞋不可超过12毫米,若运动鞋带有较长的钉子时,运动鞋钉子长度不可超过9毫米。
应特别注意保护塑胶跑道的边缘,不要任意掀动。如果有发现道牙损坏、起泡现象时应该及时通知施工单位进行修补,以免更严重的损坏发生。
保持塑胶跑道的清洁,经常用水喷淋清洗。洗后胶面少量余水可用干布抹去。若塑胶跑道沾上了油污,可用10%氨水或洗涤剂、洗衣粉等擦洗干净。
聚氨酯塑胶材料的施工过程中最怕水、胶浆在初步固化前碰到一滴水珠就会产生一个大的气泡,因此施工人员在高温条件下作业要准备毛巾擦汗。铺胶面时一定掌握天气情况并要做好防止突降阵雨的应急措施。铺胶时间要避开早晨大气中和地面湿度较大的时候,即使在天气晴朗的正常工作日,一般最好在上午九点以后正式铺设,塑胶跑道铺设
胶面的实铺厚度是指从胶底至表层胶粒的中心,一般从两方面控制。首先通过立模进行厚度尺寸的预检,对基层局部高出的地方进行修砍或锤击进行夯低。如果高出不多,可采用平刮尺上加卡具离模刮浆来保证厚度,第11届亚运会北郊比赛场塑胶跑道主赛区为保证厚度,误差控制为正差,故平均厚度在14MM以上。
防止胶面铺筑后局部发生起泡脱壳,对于基层密实度要严格控制,防止沥青基础层自身嵌挤不实,脱壳脱层,致使粘结力差,表面气化,胶面被拉断。基层密实度不够的地方,可以采用钻头打孔,灌胶(橡胶钉)的方法进行加固。
为保证平整度、坡度,模条钉好后,用水平仪进行模拟校正,基层个别高的地方,先加以整平,个别低的地方,用胶填平。
被柴油污染和腐蚀的基础部位坚决挖掉,用胶填平。
